Iran Khodro Samand: СБОРКА ДВИГАТЕЛЯ - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: СБОРКА ДВИГАТЕЛЯ

После проведения всех работ производится сборка и установка основных навесных элементов двигателя.

Устанавливать элементы необходимо в указанной ниже последовательности в соответствии приведенным рисункам.

1. Маховик.

2. Масляный насос.

З. Масляный картер.

4. Водяной насос.

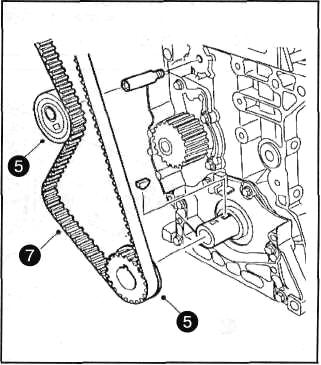

5. Натяжитель ремня привода газо распределительного механизма (ГРМ) и приводные звездочки.

6. Шкив коленчатого вала.

7. Приводной ремень ГРМ.

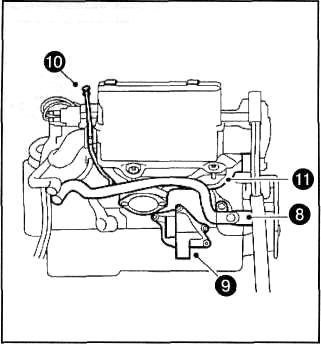

8. Подсоединить патрубки системы отопления.

8. Подсоединить патрубки системы отопления.

9. Корпус опоры двигателя.

10.Патрубок щупа измерения уровня моторного масла.

11. Выпускной коллектор.

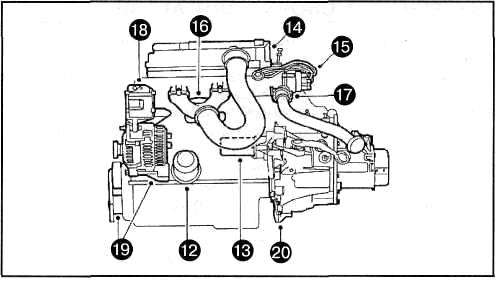

12. Масляный фильтр.

12. Масляный фильтр.

1З. Стартер и электропроводка двига теля.

14. Головка блока цилиндров.

15. Катушка зажигания, провода высо кого напряжения и свечи зажигания.

16. Впускной коллектор.

17. Термостат и его корпус.

18. Насос усилителя рулевого управле ния и кронштейн крепления.

19. Генератор и натяжитель ремня при вода вспомогательного оборудования.

20. Подсоединить коробку передач к двигателю.

20. Подсоединить коробку передач к двигателю.

21. Установить двигатель в сборе в ав томобиль.
