Mazda 626: Ручной тормоз/тросовый привод ручного тормоза - Тормозная система - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Ручной тормоз/тросовый привод ручного тормоза

Ручной тормоз/тросовый привод ручного тормоза 1 - консоль задняя; 2 -

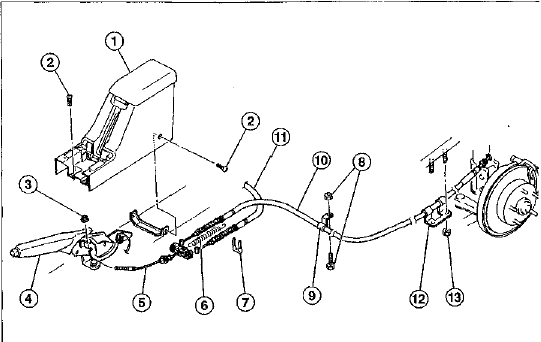

Ручной тормоз/тросовый привод ручного тормоза 1 - консоль задняя; 2 - винт; 3 - гайка регулировочная для троса ручного тормоза; 4 - рычаг ручного тор моза; 5 - передний поводок троса; 6 - пружина возвратная; 7 - зажим-держатель; 8 - винт и гайка, 22 Им; 9 - хомут крепежный для крепления жгута снизу на поддон автомобиля; 10 - трос задний для левого заднего колеса; 11 - трос задний для правого заднего колеса; 12 - хомут крепежный; 13 - гайка, 22 Нм

Указание. Изображен ручной тормоз у автомобилей выпуска 01/92-07/97 с дисковыми тормозами. У автомобилей с барабанными тормозами устройство такое же, но находится снизу тормозного барабана.

    Выключатель сигнала торможения
    Указание. Выключатель сигнала торможения посажен на кронштейне тормозной педали. Описывается снятие и установка выключателей для автомобилей выпуска с 08/97. У автомобилей выпуска с 01/92 по 07/97 ...

    Регулировка ручного тормоза
    Указание. Ручной тормоз должен регулироваться, если менялись тормозные колодки на задних колесах или если для эффективного торможения ручной тормоз должен натягиваться более чем на семь защелок. ...
