Honda Accord: Проверка исправности состояния и замена датчика скорости движения автомобиля
(VSS) - Управление двигателем - Руководство по эксплуатации автомобиля Honda AccordHonda Accord: Проверка исправности состояния и замена датчика скорости движения автомобиля (VSS)

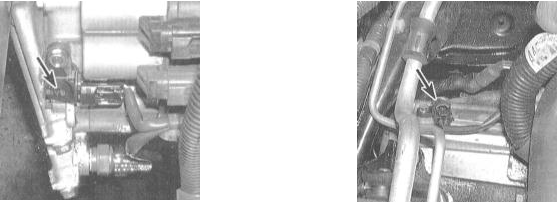

VSS установлен на картере трансмиссии и представляет собой датчик с переменным магнитным сопротивлением, начинающий вырабатывать импульсы напряжения, как только скорость движения автомобиля переваливает за значение 4.8 км/ч (3 мили в час). Импульсы с датчика поступают на РСМ и используются модулем при управлении продолжительностью времени открывания инжекторов впрыска топлива и переключением трансмиссии. На моделях с РКПП используется один VSS, на моделях, оборудованных АТ, предусмотрено два датчика скорости: один соединен с вторичным валом коробки передач, второй, - с промежуточным валом, и выход любого из них из строя приводит к проблемам с переключением трансмиссии.
ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Модели с РКПП

1. Рассоедините разъем жгута электропроводки датчика. Вольтметром измерьте напряжение на разъеме (со стороны жгута). Положительный щуп вольтметра следует подсоединять к клемме черно-желтого провода, отрицательный - к массе. На разъеме должно иметь место напряжение батареи. Если питание отсутствует, проверьте состояние электропроводки VSS на участке между датчиком и монтажным блоком предохранителей (слева под панелью приборов). Удостоверьтесь также в исправности собственно предохранителя. При помощи омметра проверьте наличие проводимости между клеммой черного провода разъема и массой. Если проводимость отсутствует, проверьте состояние черного провода и качество его клеммных соединений.
2. Поддомкратьте передок автомобиля и установите его на подпорки. Подоприте противооткатными башмаками задние колеса и переведите трансмиссию в нейтральное положение. Подсоедините к VSS электропроводку, включите зажигание (двигатель не запускайте) и опробуйте вольтметром клемму сигнального (сине-белого) провода с обратной стороны разъема (отрицательный щуп подсоедините к массе кузова). Удерживая одно из передних колес неподвижным,
вручную повращайте противоположное, - напряжение должно колебаться в пределах от нуля до 5 В, в противном случае замените VSS.

Модели с АТ

3. Отсоедините электропроводку от соответствующего датчика скорости. При помощи омметра измерьте сопротивление между двумя клеммами датчика. Номинальное значение составляет приблизительно 400 ÷ 600 Ом, - в противном случае замените датчик.

ЗАМЕНА

ЗАМЕНА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините от датчика скорости электропроводку.
2. Выверните крепежный винт и снимите датчик с картера трансмиссии.
3. Установка производится в обратном порядке. Не забудьте заменить уплотнительное кольцо.
