Honda Accord: Проверка электрической цепи топливного насоса - Системы питания и выпуска - Руководство по эксплуатации автомобиля Honda AccordHonda Accord: Проверка электрической цепи топливного насоса

ПОРЯДОК ВЫПОЛНЕНИЯ


Более подробная информация по схеме электрической цепи топливного насоса содержится в Главе Бортовое электрооборудование.

1. Если топливный насос при включении зажигания не функционирует (из бензобака не слышны характерные звуки), проверьте состояние предохранителя топливного насоса (№ 1), или предохранителя ACG S (оба на 15 А) в расположенном в двигательном отсеке монтажном блоке. В случае необходимости замените выбитый предохранитель и повторите проверку. Если после замены предохранителя насос начинает работать, проверьте электропроводку его цепи на наличие признаков короткого замыкания на участке между реле PGM-FI и насосом.

Рассматриваемые в настоящем Руководстве модели оборудованы специальным контуром разрешения запуска двигателя, осуществляющим подачу питания на клемму № 2 главного реле только при выжатом сцеплении (РКПП)/установленном в положение “Р” рычаге селектора АТ. Защиту данного контура от перегрузок обеспечивает специальный предохранитель на 7.5 А, - проверьте состояние предохранителя № 13 в монтажном блоке в двигательном отсеке автомобиля.

2. Если замена предохранителей не приводит к восстановлению функционирования

2. Если замена предохранителей не приводит к восстановлению функционирования насоса, проверьте состояние электрической цепи главного реле.

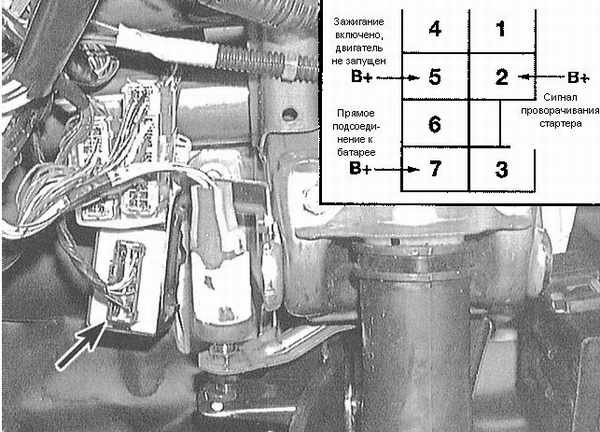

Главное реле закреплено на кронштейне, установленном под панелью приборов автомобиля, слева от рулевой колонки. Попросите помощника несколько раз включить-выключить зажигание и проверьте исправность подачи напряжения батареи на разъем реле (см. сопроводительную иллюстрацию).

3. При выключенном зажигании напряжение должно иметь место на клемме 7 разъема. На клемме 5 напряжение должно присутствовать только при включенном зажигании (не запускайте двигатель), тогда как клемма 2 должна запитываться только при выжатой педали сцепления (модели с РКПП)/переведенном в положение “Р” рычаге селектора.
4. Если напряжение отсутствует, проверьте состояние цепи на участке между реле и РСМ, в противном случае удостоверьтесь в исправности собственно реле.

5. Проводом-перемычкой соедините положительную клемму батареи с клеммой 2, клемму

5. Проводом-перемычкой соедините положительную клемму батареи с клеммой 2, клемму 1 заземлите. При помощи омметра удостоверьтесь в наличии проводимости между клеммами 4 и 5. Если проводимость отсутствует, замените реле.

6. Теперь подайте питание от батареи на клемму 5 реле, клемму 3 заземлите. Теперь проводимость должна иметь место между клеммами 6 и 7, в противном случае замените реле.
7. Если проводимость имеет место, подайте питание на клемму 6, заземлите клемму 1 и проверьте проводимость между клеммами 4 и 5. При отсутствии проводимости замените реле, в противном случае проверьте состояние цепи на участках между предохранителем, реле и насосом.
8. Если в ходе описанной выше проверки выявить причину отказа насоса не удается, удостоверьтесь в исправности подачи питания на сборку топливного насоса в бензобаке. Если напряжение подается исправно, замените сборку насоса/датчика расхода топлива (см. Раздел Снятие и установка топливного насоса).
