Iran Khodro Samand: ПРИБОРНАЯ ПАНЕЛЬ - СНЯТИЕ И УСТАНОВКА - КУЗОВ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ПРИБОРНАЯ ПАНЕЛЬ - СНЯТИЕ И УСТАНОВКА

1. Снять правую и левую панели обли цовок передних стоек.

1. Снять правую и левую панели обли цовок передних стоек.

2. Снять правую и левую панели отопителя (см. выше).

З. Снять центральную консоль (см.

выше).

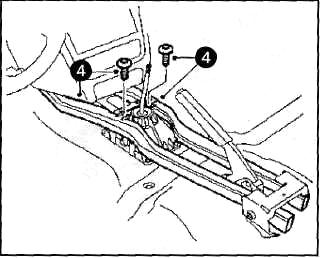

4. Снять правый и левый воздуховоды системы вентиляции (отвернув по од ному винту

4. Снять правый и левый воздуховоды системы вентиляции (отвернув по од ному винту крепления на каждом воз духоводе).

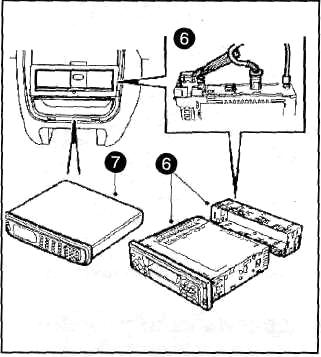

5. Используя специальное приспособ ление, извлечь радио его держатель и отсоединить разъемы.

6. Снять сигнализацию и отсоединить разъемы, как показано на рисунке.

6. Снять сигнализацию и отсоединить разъемы, как показано на рисунке.

7. Снять крышку центральной панели и высвободить контрольный блок отопителя.

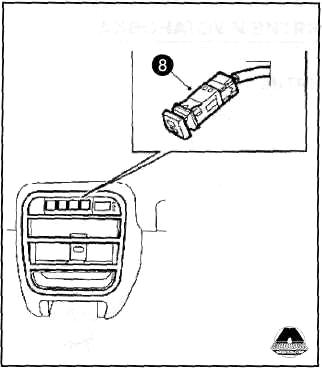

8. Снять и отсоединить все переклю чатели.

8. Снять и отсоединить все переклю чатели.

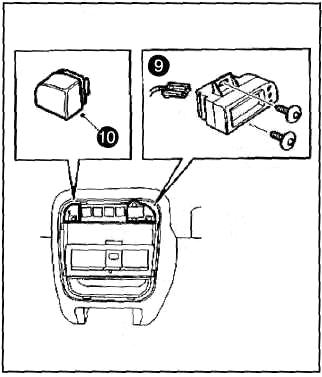

9. Отвернуть два винта крепления ча сов и отсоединить разъем, как показа но на

9. Отвернуть два винта крепления ча сов и отсоединить разъем, как показа но на рисунке.

10. Снять заглушку.

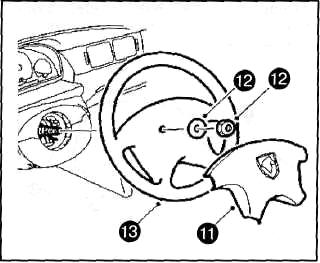

11. Снять крышку рулевого колеса.

11. Снять крышку рулевого колеса.

12. Отвернуть гайку крепления рулево го колеса.

1З. Снять рулевое колесо.

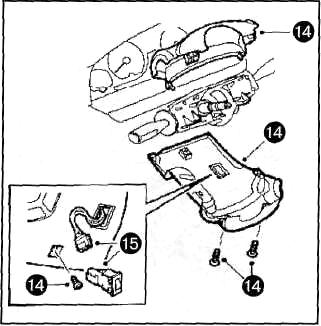

14. Отвернуть три винта крепления, за тем снять верхнюю и нижнюю крышки рулевой

14. Отвернуть три винта крепления, за тем снять верхнюю и нижнюю крышки рулевой колонки.

15. Высвободить реостат и отсоеди нить разъем.

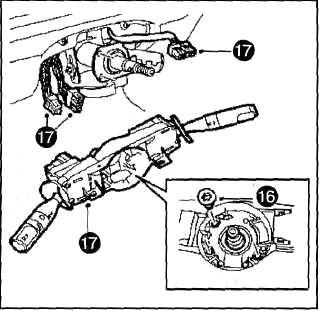

16. Отвернуть три винта крепления уни версального подрулевого переключа теля

16. Отвернуть три винта крепления уни версального подрулевого переключа теля к рулевой колонке.

17. Отсоединить разъемы и снять подрулевой переключатель в сборе.

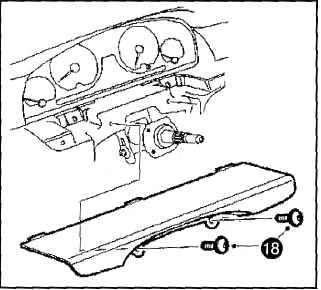

18. Снять крышку приборного щитка, отвернув два винта крепления.

18. Снять крышку приборного щитка, отвернув два винта крепления.

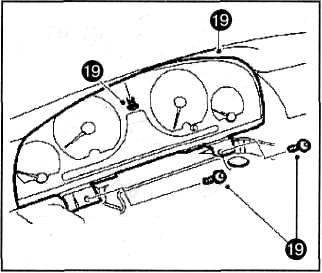

19. Отвернуть три винта крепления щитка приборов к приборной панели.

19. Отвернуть три винта крепления щитка приборов к приборной панели.

20.Отсоединить трос привода спидометра.

20.Отсоединить трос привода спидометра.

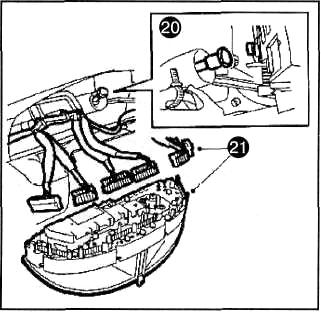

21. Отсоединить все разъемы и снять щиток приборов.

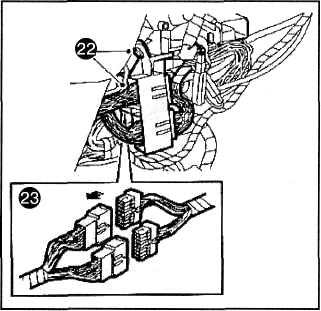

22.Отвернуть один винт и снять кронштейн крепления разъемов. 2З.

22.Отвернуть один винт и снять кронштейн крепления разъемов. 2З.

Отсоединить два разъем от жгута проводов передней проводки, как показано на рисунке.

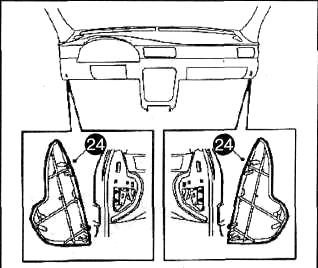

24.Снять правую и левую боковые крышки панели приборов.

24.Снять правую и левую боковые крышки панели приборов.

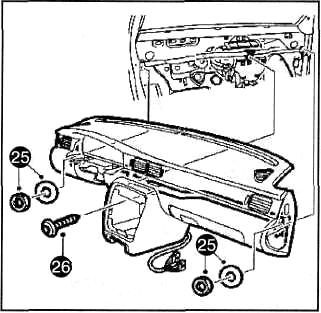

25.Отвернуть две гайки и извлечь две шайбы.

25.Отвернуть две гайки и извлечь две шайбы.

26.Отвернуть один винт крепления и, поднимая высвободить панель приборов в сборе, как показано на рисунке ниже.

27. Установка производится в последовательности обратной снятию.

    ПЕРЧАТОЧНЫЙ ЯЩИК - СНЯТИЕ И УСТАНОВКА
    1. Снять крышку нижней части приборной панели. Отвернув два винта крепления. 2. Открыть перчаточный ящик, затем отсоединить и извлечь подсветку перчаточного ящика. З. Отвернуть две гайки кре ...

    ДВЕРИ - СНЯТИЕ И УСТАНОВКА
    СНЯТИЕ 1. Открыть дверь. 2. Аккуратно извлечь резиновую на правляющую из стойки «А», затем отсо единить разъемы жгутов проводки. З. Выбить палец из ограничителя хода двери, как показано на рис ...
