Iran Khodro Samand: ПОВОРОТНЫЙ КУЛАК И СТУПИЦА КОЛЕСА - СНЯТИЕ И УСТАНОВКА - ХОДОВАЯ ЧАСТЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ПОВОРОТНЫЙ КУЛАК И СТУПИЦА КОЛЕСА - СНЯТИЕ И УСТАНОВКА

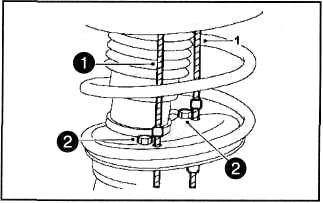

1. Повернув вправо на небольшой угол колеса, установить ограничительные тросы.

1. Повернув вправо на небольшой угол колеса, установить ограничительные тросы.

2. Зафиксировать тросы двумя болта ми (6 мм).

З. Поднять и подпереть автомобиль со стороны, где будут проводиться работы.

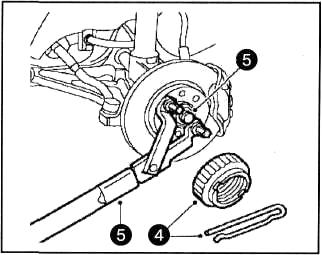

4. Извлечь шплинт и фиксирующую крышку.

4. Извлечь шплинт и фиксирующую крышку.

5. Используя специальное стопорное приспособление, отвернуть гайку креп ления приводного вала, как показано на рисунке ниже.

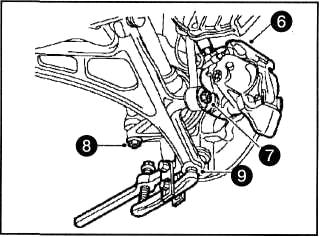

6. Снять тормозной суппорт, затем снять тормозной диск (см .Глава 6 «Тор мозная

6. Снять тормозной суппорт, затем снять тормозной диск (см .Глава 6 «Тор мозная система»).

7. Отвернуть болт крепления штока стабилизатора к нижнему рычагу под вески.  8. Отвернуть гайку крепления нако нечника рулевой тяги к поворотному кулаку.

9. Отвернуть гайку шаровой опоры, затем, используя специальное приспо собление, отсоединить нижний рычаг от поворотного кулака.

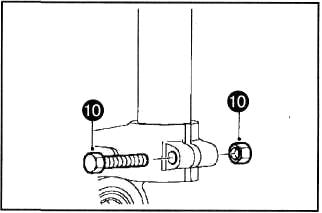

10. Отвернуть и снять болт и гайку крепления амортизаторной стойки к поворотному

10. Отвернуть и снять болт и гайку крепления амортизаторной стойки к поворотному кулаку.

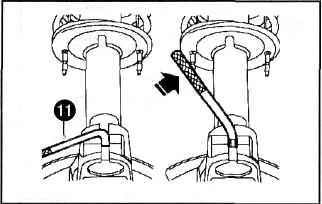

11. Установить специальный инструмент в паз поворотного кулака и провернуть его

11. Установить специальный инструмент в паз поворотного кулака и провернуть его на четверть оборота. Инструмент зафиксируется в положении для раскрытия. Отсоединить поворотный кулак от амортизаторной стойки.

12.Установка производится в последовательности обратной снятию.

    УСТАНОВКА СТАБИЛИЗАТОРА ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ
    1. Установка стабилизатора поперечной устойчивости производится в последовательности обратной снятию. 2. Наживить и не затягивать болты крепления хомутов стабилизатора поперечной устойчивости ...

    ПОВОРОТНЫЙ КУЛАК И СТУПИЦА КОЛЕСА - РАЗБОРКА
    1. Снять поворотный кулак с автомо биля (см. выше). 2. Закрепить поворотный кулак в сбо ре в тисках, затем извлечь стопорное кольцо подшипника ступицы колеса. З. Используя специальный инструме ...
