Iran Khodro Samand: ПЕРЕДНЯЯ НАПРАВЛЯЮЩАЯ - СНЯТИЕ И УСТАНОВКА
1. Снять панель облицовки двери.
2. Извлечь стекло двери.

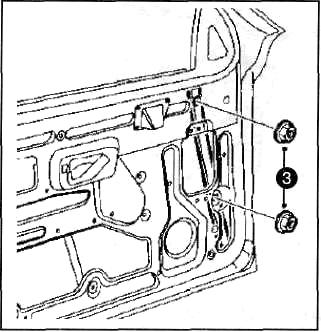

З. Отвернуть верхнюю и нижнюю гайки.

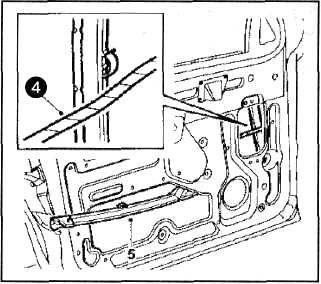

4. Высвободить проводку из зажима на направляющей.
5. Повернуть и извлечь направляющую через специальное отверстие в двери, как показано на рисунке.
6. Установка производится в последовательности обратной снятию.
СЕРВОПРИВОД ПЕРЕМЕЩЕНИЯ СТЕКЛА - СНЯТИЕ И УСТАНОВКА
1. Извлечь стекло (см. выше).
2. Отвернуть сверху и снизу две гайки крепления.
З. Отвернуть три гайки крепления электродвигателя привода стекла.
4. Повернуть и извлечь регулятор в сборе через ...
БОКОВОЕ СТЕКЛО ЗАДНЕГО ВИДА - СНЯТИЕ И УСТАНОВКА
1. Используя отвертку с тонким жал ом, отсоединить стекло зеркала заднего вида,
как показано на рисунке. Зеркало установлено шарнирно.
2. Установить зеркало на место, нажав на него. После уст ...
