Детали тормозной системы показаны на иллюстрации. Ею следует руководствоваться при последующих работах. Следует принять во внимание отличия двух исполнений суппортов, на которые указано на иллюстрации. Исполнения тормозных суппортов известны под обозначениями "AD" и "CL". Тормозные колодки на обеих сторонах автомобиля необходимо заменять вместе.

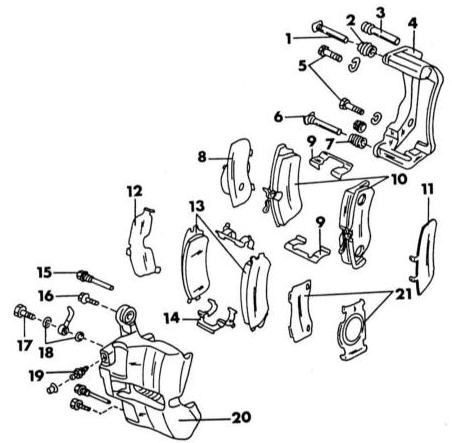

Монтажная схема дисковых тормозов. Детали, обозначенные "*", установлены на карбюраторных
Монтажная схема дисковых тормозов. Детали, обозначенные "*", установлены на карбюраторных моделях; детали, обозначенные "**", на инжекторных двигателях

1 — направляющий палец ** 2 — резиновая манжета ** 3 — резиновая манжета * 4 — держатель суппорта 5 — болты держателя суппорта, 73 - 100 Н•м 6 — направляющий палец ** 7 — резиновая манжета ** 8 — внутренняя накладка ** 9 — пружинная пластина колодок ** 10 — тормозные колодки ** 11 — внешняя накладка ** 12 — внутренняя накладка * 13 — тормозные колодки * 14 — пружина тормозных колодок * 15 — направляющий палец * 3,2 - 4,2 Н•м 16 — болт суппорта **, 22 - 33 Н•м 17 — полый болт, 17-21 Н•м 18 — медные шайбы 19 — вентиль прокачки, 7-13 Н•м 20 — корпус цилиндра 21 — внешние накладки *

ПОРЯДОК ВЫПОЛНЕНИЯ Поднимите переднюю часть автомобиля.

Снимите колеса.

На внутренней стороне суппорта удалите показанный на иллюстрации болт и откиньте весь суппорт вверх.

Снимите с суппорта направляющие пластины сверху и снизу, внутреннюю и внешнюю тормозные колодки. Для снятия направляющих пластин вставьте отвертку.

После удаления показанного болта можно откинуть суппорт вверх. Закрепить суппорт
После удаления показанного болта можно откинуть суппорт вверх. Закрепить суппорт отрезком проволоки (см. иллюстрацию).

После снятия тормозных колодок нельзя нажимать на педаль тормоза, в противном случае выскочит поршень. Замените тормозные колодки, если толщина материала тормозной накладки 2.0 мм. Никогда не заменяйте только одну колодку и не переставляйте тормозные колодки с одной стороны на другую. На иллюстрации ниже показано, в каком месте измеряется толщина колодки. Тормозные колодки для карбюраторных моделей имеют толщину 10 мм, колодки для инжекторных моделей имеют толщину 11 мм. Из этих размеров можно определить текущий ресурс колодки.

Измерение толщины материала накладки.
Измерение толщины материала накладки.

Ремонтные комплекты тормозных колодок включают в себя детали, которые все должны быть использованы при установке. Очистите суппорты тормозной жидкостью или спиртом. Никогда не используйте для этого бензин. Проверьте, чтобы прокладки поршней надежно уплотняли. Проверьте тормозной диск на наличие глубоких бороздок, которые обусловлены изношенными колодками. Измерьте толщину тормозных дисков микрометром, как показано на иллюстрации ниже. Диски карбюраторных моделей имеют минимально допустимую толщину 18 мм, тормозные диски инжекторных моделей (вентилируемые) имеют толщину 20 мм. Если толщина меньше указанных значений, их следует заменить.

Измерение толщины тормозного диска.
Измерение толщины тормозного диска.

Можно заменить только один диск, но вероятнее всего требуется замена обоих дисков. Установка тормозных колодок осуществляется в обратной последовательности, однако следует учесть следующие моменты. На иллюстрации ниже показаны элементы суппорта, а также как подвешивается цилиндр суппорта на проволоке:

Элементы для снятия и установки суппорта тормоза.
Элементы для снятия и установки суппорта тормоза.

Вставьте внутреннюю колодку с промежуточной пластиной, оттяните суппорт наружу и вставьте наружную колодку с промежуточной пластиной.

Вставьте направляющие пластины тормозных колодок.

Отвяжите проволоку и опустите цилиндр суппорта вниз, не повредив при этом вставленные тормозные колодки.

Вставьте болты (см. иллюстрацию) и затяните с указанными на иллюстрации 2.0 моментами затяжки. Моменты затяжки для двух исполнений суппортов немного отличаются.

После установки несколько раз нажмите педаль тормоза и проверьте, не проник ли в систему воздух. Если воздух попал в систему, прокачайте ее (Раздел Прокачка тормозов).
