Ford Mondeo: Передает крутящий момент двигателя – гидравлически в коробке передач – преобразователь
крутящего момента
Вместо обычной фрикционной муфты гидравлический преобразователь крутящего момента координирует процесс трогания с места и «смены хода». В Mondeo это обеспечивается с согласованием пяти электромагнитных клапанов, которые на основе общего картера рулевого механизма и образуют «менеджмент» автоматической коробки передач:
переключение давления (посредством механизма регулирования давления в трубопроводе), управление переключением (посредством распределительной задвижки с регулированием положения), модулированное приведение в действие преобразователя крутящего момента – перемыкания сцепления, управление процессом переключения 3 – 2 и...
...режим принудительного холостого хода с функцией моторного торможения.
В этом секторе преобразователь крутящего момента действует не только очень комфортно, но и без механического износа – по меньшей мере, при нормальных нагрузках.

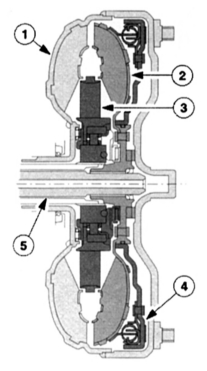

Преобразователь крутящего момента с сцеплением для блокирования гидространсформатора
1 — Корпус преобразователя и колесо насоса, 2 — Колесо турбины, 3 — Направляющее
колесо, 4 — Сцепление для блокирования гидространсформатора, 5 — Входной вал коробки
передач.
«Отделение» двигателя от коробки передач — сцепление
При каждом процессе трогания с места или переключения передачи кратковременно
силовой поток между двигателем и коробкой передач прерывается. В автомобилях с механической
коробкой передач для этого ...
Последняя инстанция перед ведущими колесами – главная передача
Главная передача является последней инстанцией, которую проходит генерируемый
двигателем крутящий момент на пути к ведущим колесам. Ее задача заключается в том,
чтобы частоты вращения, «поступающи ...
