Блок отопителя
Блок отопителя

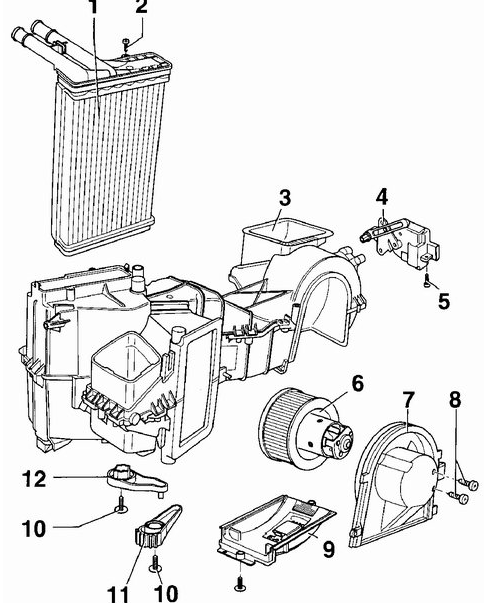

1 – радиатор отопителя, 2 – винт, 3 – коробка распределения потоков воздуха, 4 – исполнительный электродвигатель переключающего клапана "свежий/рециркулируемый воздух", 5 – винт, 6 – вентилятор отопителя, 7 – кожух вентилятора отопителя, 8 – винт, 9 – блок резисторов с защитой от перегрева, 10 – винт, 11 – рычаг центральной заслонки, 12 – рычаг заслонки, управляющей температурой воздуха

Элементы панели управления отопителем
Элементы панели управления отопителем

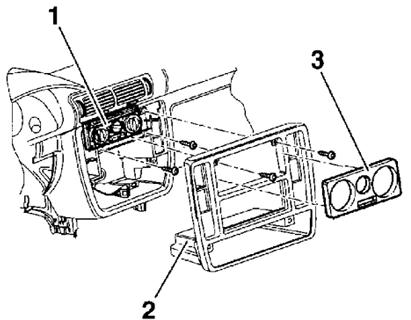

1 – блок управления отопителем, 2 – панель отопителя, 3 – декоративная накладка панели отопителя

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите декоративную накладку панели управления отопителем, см. рис. Элементы панели управления отопителем. 2. Отвинтите два винта и снимите панель отопителя. 3. Из гнезда в панели приборов извлеките блок управления отопителем вместе с подсоединенными к нему тросами. 4. Установка производится в последовательности, обратной снятию.
    Вентиляционные сопла
    ПОРЯДОК ВЫПОЛНЕНИЯ 1. Плоскогубцами, потянув вверх, извлеките из панели приборов сопла подачи воздуха на боковые стекла. 2. Для снятия центральных вентиляционных сопел используйте две отвертки, вс ...

    Рычаг центральной заслонки
    Установка рычага центральной заслонки На шестерне рычага центральной заслонки имеется установочная метка. Рычаг необходимо устанавливать таким образом, чтобы метка на рычаге совпала с меткой на ш ...
