Mazda 626: Основные элементы системы впрыска топлива - Системы управления двигателем - Сервисное обслуживание и эксплуатация автомобиля Mazda 626Mazda 626: Основные элементы системы впрыска топлива

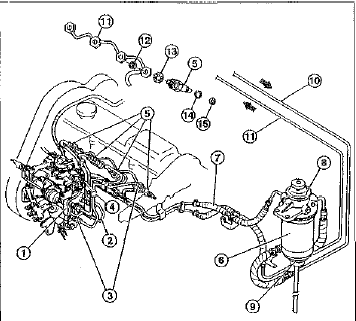

Двигатель мощностью 55 кВт (75 л.с.) 1 -ТНВД 2 - Топливопроводы высокого

Двигатель мощностью 55 кВт (75 л.с.) 1 -ТНВД 2 - Топливопроводы высокого давления.

Снимать только полностью. Не изменять форму сгиба.

3 - Накидные гайки, 25 Нм 4 - Держатель. Закреплять моментом 45 Нм.

5 - Форсунки, 65 Нм 6 - Топливный фильтр 7 - Топливный шланг. От фильтра к ТНВД.

8 - Ручной насос 9 - Водоотделитель 10 - Впускной топливопровод. От бака к топливному фильтру.

11 - Возвратный топливопровод. От форсунок или ТНВД к баку.

12 - Гайка, 30 Нм 13 - Прокладка 14 - Прокладка. Заменять после снятия.

15 - Шайба. Заменять после снятия.

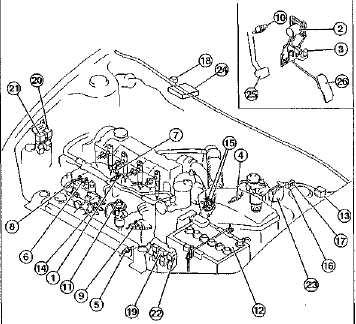

Двигатель мощностью 74 кВт (100 л.с.) 1 - Датчик температуры охлаждающей

Двигатель мощностью 74 кВт (100 л.с.) 1 - Датчик температуры охлаждающей жидкости 2 - Потенциометр педали "газа" 3 - Выключатель холостого хода 4 - Датчик температуры всасываемого, воздуха 1 5 - Датчик температуры всасываемого воздуха 2 6 - Датчик числа оборотов ТНВД 7 - Датчик угла поворота коленчатого вала 8 - Датчик температуры топлива 9 - Датчик давления наддува 10 - Выключатель сцепления 11 - Датчик положения клапана рециркуляции ОГ 12 - Аккумулятор 13 - Диагностический штекер 14 - Муфта опережения впрыскивания электромагнитного клапана 15 - Электромагнитный клапан рециркуляции ОГ 16 - Реле прибора управления впрыском 17 - Главное реле блока управления двигателем 18 - Реле запорного топливного клапана; 19 - Реле преднакала 20 - Реле кондиционера 21 - Реле вентилятора конденсатора 22 - Реле вентилятора радиатора 23 - Прибор управления впрыском 24 - Блок управления двигателем , 25 - Педаль сцепления 26 - Педаль "газа"
