Mazda 626: Общий обзор автомобиля
Обзор салона

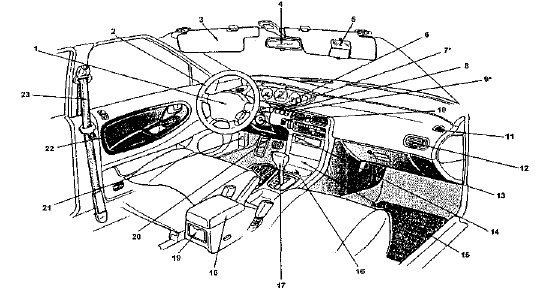

Автомобили выпуска 01/91 - 07/97 с левосторонним рулевым управлением 1 - Звуковой сигнал 2 - Рулевое колесо 3 - Солнцезащитный козырек 4 - Зеркало заднего вида 5 - Зеркало переднего пассажира 6 - Выключатель стеклоочистителя и стеклоомывателя 7 - Выключатель очистителя фар* 8 - Выключатель обогревателя заднего стекла 9 - Главный выключатель устройства круиз-контроль* 10 - Регулятор освещения приборов 11 - Дефлектор обдува бокового стекла 12 - Дефлектор обдува салона 13 - Вещевой ящик 14 - Выключатель зажигания 15 - Передняя пепельница 16 - Подстаканник 17 - Рычаг управления автоматической или полуавтоматической коробкой передач 18 - Консоль с вещевым ящиком между передними сидениями 19 - Задняя пепельница 20 - Дефлектор обдува пространства у ног 21 - Блок предохранителей 22 - Блок управления электростеклоподъемниками* 23 - Ремень безопасности * - зависит от комплектации

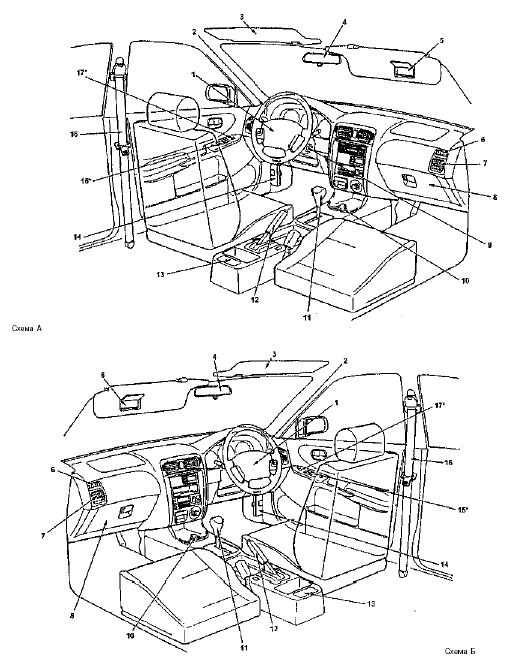

Автомобили выпуска с 07/97 (Схема А - с левосторонним рулевым управлением, Схема Б - с правосторонним рулевым управлением) 1 - Звуковой сигнал 2 - Рулевое колесо 3 - Солнцезащитный козырек 4 - Зеркало заднего вида 5 - Зеркало переднего пассажира 6 - Дефлектор обдува бокового стекла 7 - Дефлектор обдува салона 8 - Вещевой ящик 9 - Выключатель зажигания 10 - Подстаканник 11 - Рычаг управления автоматической или полуавтоматической коробкой передач 12 - Рычаг стояночного тормоза 13 - Задняя пепельница 14 - Блок предохранителей 15 - Блок управления электростеклоподъемниками* 16 Ремень безопасности 17 - Блок управления электроприводом наружных зеркал заднего вида* * зависит от комплектации
Обзор панели приборов
Автомобили выпуска 01/91 - 07/97 1 - Дефлектор обдува бокового стекла
2 - Выключатель задней противотуманной фары 3 - Выключатель передних противотуманных
фар* 4 - Панель приборов 5 - Выключат ...
