Volkswagen Passat: Обивка двери багажника - Кузов - Инструкция по эксплуатации автомобиля Volkswagen PassatVolkswagen Passat: Обивка двери багажника

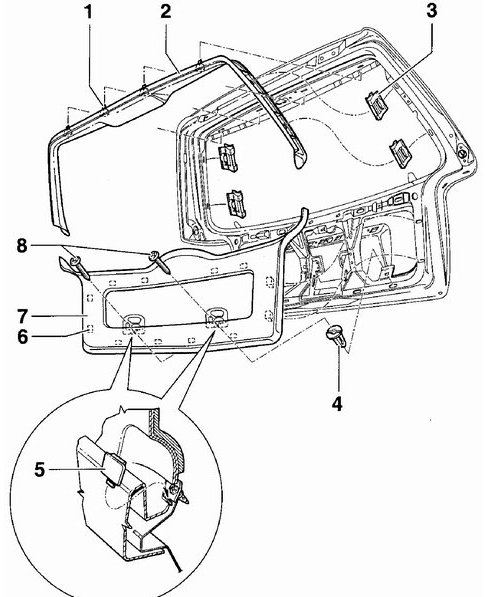

Элементы обивки двери багажника
Элементы обивки двери багажника

1 – пистоны 4 шт., 2 – верхняя часть обивки, 3 – зажимы 4 шт., 4 – пластиковые гайки 2 шт., 5 – заглушки 2 шт., 6 – пистоны 12 шт., 7 – нижняя часть обивки, 8 – винты 2 шт.

ВЕРХНЯЯ ЧАСТЬ ОБИВКИ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите нижнюю часть обивки двери багажника (7), см. рис. Элементы обивки двери багажника. 2. Освободите обе стороны верхней обивки двери багажника из зажимов. Потянув вниз, снимите верхнюю часть обивки с пистонов и извлеките ее из автомобиля. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой проверьте состояние пистонов крепления верхней части обивки и, при необходимости, замените их. 2. Установка производится в последовательности, обратной снятию. НИЖНЯЯ ЧАСТЬ ОБИВКИ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите две заглушки (5), см. рис. Элементы обивки двери багажника. 2. Вывинтите два винта, расположенные в основании ручек обивки (8), см. рис. Элементы обивки двери багажника. 3. Начиная с нижней части, отделите обивку двери от двери багажника. Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Перед установкой проверьте состояние пистонов крепления обивки двери и, при необходимости, замените их. 2. Установка производится в последовательности, обратной снятию.
