Iran Khodro Samand: НИЖНЯЯ ЧАСТЬ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ СТОЙКИ «А» - СНЯТИЕ И УСТАНОВКА - КУЗОВ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: НИЖНЯЯ ЧАСТЬ ПАНЕЛЬ ОБЛИЦОВКИ ПЕРЕДНЕЙ СТОЙКИ «А» - СНЯТИЕ И УСТАНОВКА

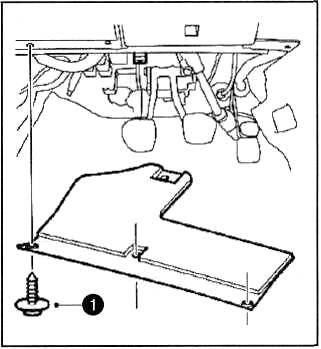

1. Снять левую панель облицовки, отвернув три винта крепления. Затем снять правую

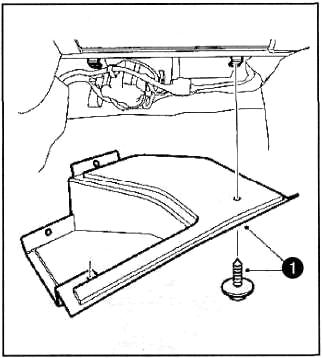

1. Снять левую панель облицовки, отвернув три винта крепления. Затем снять правую панель облицовки, отвернув два винта крепления.

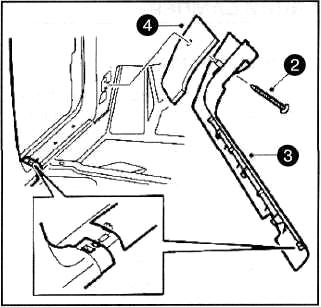

2. Отвернуть один винт, как показано на рисунке.

2. Отвернуть один винт, как показано на рисунке.

З. Используя отвертку, аккуратно вы свободить нижнюю часть панели обли цовки передней стойки кузова из трех фиксаторов.

4. Извлечь звукоизоляционное покры тие.

5. Установка производится в последовательности обратной снятию.
