Volkswagen Passat: Левая спинка заднего сидения

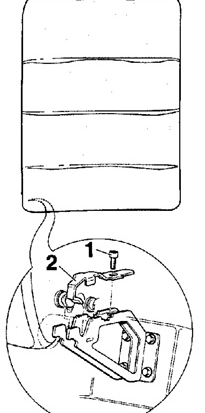

Элементы крепления спинки заднего сидения
1 – винт, 2 – держатель
Снятие
Снятие спинки заднего сидения
1 – спинка заднего сидения, 2 – центральная опора спинки, 3 – боковая опора спинки
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите винт (1) и снимите держатель (2) крепления поворотной оси спинки заднего сидения, см. рис. Элементы крепления спинки заднего сидения. 2. Приподнимите ось спинки заднего сидения с опоры (2) и, перемещая спинку в сторону (стрелка В), снимите ее с опоры (3), закрепленной на кузове автомобиля, см. рис. Снятие спинки заднего сидения. Установка Установка производится в последовательности, обратной снятию.
Заднее сидение
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Приподнимите переднюю часть подушки заднего сидения и, потянув подушку сидения вперед,
освободите ее из фиксаторов и извлеките из автомобиля.
Установка
ПОРЯДОК ВЫПО ...
Ковровое покрытие
Ковровое покрытие пола автомобиля крепится винтами по периметру и в нескольких
местах в центре. Снятие коврового покрытия пола не представляет сложности, однако
при этом необходимо снять многие эл ...
