Volkswagen Passat: Компрессор кондиционера - Отопление, вентиляция - Инструкция по эксплуатации автомобиля Volkswagen PassatVolkswagen Passat: Компрессор кондиционера

Предупреждение Запрещается открывать контур хладагента системы кондиционирования воздуха. Не допускайте контакта хладагента с кожей. Компрессор кондиционера вместе с кронштейном можно снимать и устанавливать, не открывая контур хладагента. При проведении ремонтных работ компрессор кондиционера можно снимать и подвешивать в моторном отсеке, не отсоединяя от него шланги. ДВИГАТЕЛИ 1,6-I/1,8-I/1,9-I

Воздушный компрессор abac купить компрессор воздушный безмасляный abac.

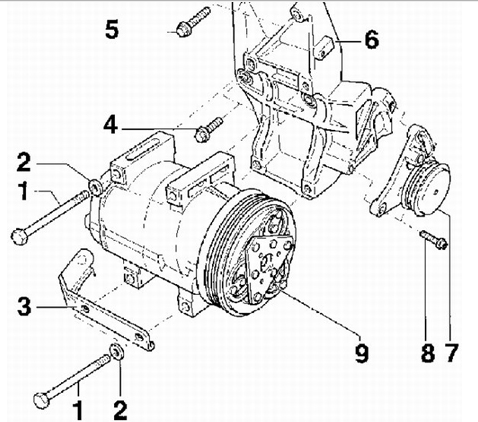

Компрессор кондиционера автомобилей с двигателями 1,6-I/1,8-I/1,9-I
Компрессор кондиционера автомобилей с двигателями 1,6-I/1,8-I/1,9-I

1 – болт М8х100, 25 Нм, 2 – шайба, 3 – опора шлангов хладагента, 4 – болт М8х35, 25 Нм, 5 – болт М8х50, 25 Нм, 6 – кронштейн компрессора кондиционера, 7 – механизм натяжения поликлинового ремня, 8 – болт 20, Нм, 9 – компрессор кондиционера

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите поликлиновой ремень. 2. Отвинтите болты крепления компрессора кондиционера к кронштейну.

3. Снимите компрессор кондиционера с кронштейна и, используя мягкую проволоку, подвесьте его в моторном отсеке, не отсоединяя от него шлангов. 4. При необходимости отвинтите болты и снимите кронштейн компрессора кондиционера с блока цилиндров двигателя. Установка Установка производится в последовательности, обратной снятию. При установке болтов имейте в виду, что они имеют различную длину.

ДВИГАТЕЛЬ 2,3-I

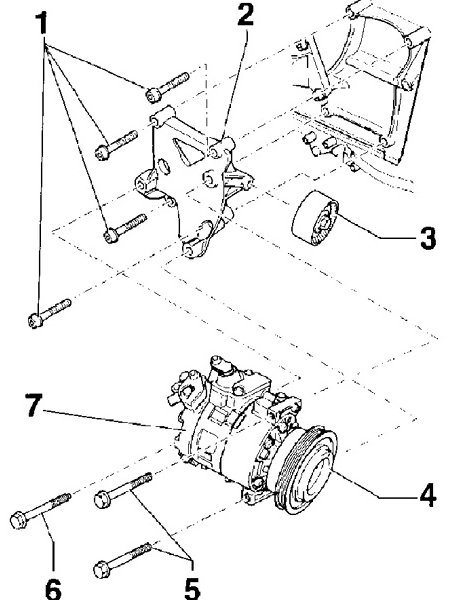

Компрессор кондиционера на автомобилях с двигателями 2,3-I
Компрессор кондиционера на автомобилях с двигателями 2,3-I

1 – болты М8х50, 40 Нм, 2 – кронштейн компрессора кондиционера, 3 – направляющий ролик, 4 – электромагнитная муфта привода кондиционера, 5 – болт М8х90, 25 Нм, 6 – болт М10х95, 40 Нм, 7 – компрессор кондиционера

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите переднюю поперечину кузова в сервисное положение (см. соответствующее описание в главе Кузов). 2. Снимите поликлиновой ремень. 3. Вывинтите три болта крепления кондиционера.

4. Снимите компрессор кондиционера с кронштейна и, используя мягкую проволоку, подвяжите его в моторном отсеке, не отсоединяя от него шланги. 5. При необходимости отвинтите болты и снимите кронштейн компрессора кондиционера с блока цилиндров двигателя. Установка Установка производится в последовательности, обратной снятию. Имейте в виду, что болты крепления компрессора кондиционера имеют разную длину.
