Honda Accord: Комбинация приборов - Указатели - Руководство по эксплуатации - Руководство по эксплуатации автомобиля Honda AccordHonda Accord: Комбинация приборов - Указатели

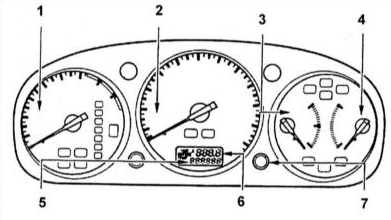

Схема расположения указателей комбинации приборов
Схема расположения указателей комбинации приборов


1 — Тахометр
2 — Спидометр
3 — Указатель запаса топлива
4 — Измеритель температуры двигателя
5 — Одометр (счетчик полного километража)
6— Счетчик километража текущейпоездки/указатель температурынаружного воздуха
7— Кнопка сброса показаний счетчикатекущего пробега

Схема расположения указателей комбинации приборов представлена иллюстрации.

Тахометр

Тахометр показывает частоту вращения коленчатого вала двигателя в оборотах в минуту. Во избежание выхода двигателя из строя запрещается превышать максимально допустимую частоту вращения коленчатого вала (стрелка тахометра никогда не должна заходить в красную зону шкалы).

Спидометр

Спидометр показывает скорость движения автомобиля. Единицей измерения обычно служит км/ч, в некоторых случаях на циферблате измерителя может быть нанесено две шкалы: км/ч и мили/ч. Инода в комплектацию автомобиля может входить сигнальный зуммер превышения допустимой безопасной скорости движения (120 км/ч).

Указатель уровня топлива в баке

Прибор регистрирует текущее количество топлива в баке. Погрешность показаний измерителя минимальна, когда автомобиль находится на ровной горизонтальной площадке. При движении автомобиля по извилистым или холмистым дорогам погрешность прибора увеличивается. При выключении зажигания стрелка указателя переходит в нулевое положение. Сразу после поворота ключа зажигания в положение "ON" (II) стрелка указателя переходит в положение, сответствующее фактическому количеству топлива в баке.

Указатель температуры двигателя

Прибор регистрирует температуру охлаждающей жидкости двигателя. Нормальная рабочая температура двигателя при эксплуатации автомобиля в обычныхусловиях соответствует среднему положению стрелки указателя. В тяжелых уловиях эксплуатации, например, в очень жаркую погоду или при длительном подъеме в гору стрелка указателя может подняться до верхней красной отметки на шкале. Если температура двигателя увеличилась настолько, что стрелка указателя заходит в пределы красного диапазона шкалы измерителя (Н), следует немедленно прекратить движение, съехав на обочину, припарковать автомобиль, произвести проверку состояния систем охлаждения на предмет выяснения причин перегрева двигателя

Одометр

Одометр фиксирует общий пробег автомобиля в километрах или милях, в зависимости от варианта исполнения.

Счетчик текущего километража пробега/указатель температуры наружного воздуха

Счетчик регистрирует текущий пробег автомобиля с момента последнего сброса показаний (в километрах или милях, в зависимости от варианта исполнения). Сброс показаний счетчика призводится при помощи специальной кнопки, вмонтированной в приборный щиток правее сборки спидометра. На некоторых моделях дисплей счетчика может использоваться для высвечивания данных о температуре наружного воздуха. Переключение дисплея измерителя производится упомянутой выше кнопкой. При включении зажигания на дисплей будут выводиться последние выбранные показатели.

Некоторые из моделей Honda Accord оборудованы двумя счетчиками текущего километража, переключение между которыми осуществляется последовательными нажатиями все той же кнопки. Для обнуления показаний какого-либо из счетчиков следует вывести их на дисплей измерителя, затем удерживать кнопку сброса нажатой до появления на экране значения "О".

Обнуление показаний измерителей происходит также при отсоединении аккумуляторной батареи.

Главный переключатель управления функционированием наружных осветительных приборов

Главный переключатель управления освещением выполнен в виде рычага, вмонтированного в левую часть рулевой колонки непосредственно под рулевым колесом.

Для включения приборов наружного освещения поверните торцевую рукоятку рычага

Для включения приборов наружного освещения поверните торцевую рукоятку рычага главного переключателя в первое фиксированное положение, соответствующее пиктограмме. При этом произойдет включение передних и задних габаритных огней, фонарей подсветки номерного знака и подсветки панели приборов. Для включения ближнего света головных фар следует повернуть торцевую рукоятку главного переключателя во второе фиксированное положение, соответствующее пиктограмме.

С целью предупреждения разряда аккумуляторной батареи предусмотрено включение предупреждающего звукового сигнала, срабатывающего при открывании водительской двери в случае, если осветительные приборы оставлены включенными, а ключ зажигания повернут в положение "АСС" (I) или "LOCK" (0).

Кратковременное переключение головных фар с ближнего света на дальний и обратно

Кратковременное переключение головных фар с ближнего света на дальний и обратно производится путем оттягивания рычага переключателя на себя. Для постоянного включения дальнего света оттяните рычаг на себя дощелчка, затем отпустите.

Кратковременное включение дальнего света производится независимо от того, в каком положении находится поворотная торцевая рукоятка главного переключателя.
5 Некоторые из рассматриваемых в настоящем Руководстве моделей автомобилей оборудованы системой автоматического включения ходовых огней светлого времени суток (DRL). Дневное освещение включается и выключается автоматически при повороте ключа зажигания в положение "ON" (II), выключение его может быть произведено путем поворота торцевой рукоятки центрального выключателя освещения в первое или второе фиксированное положение.

Включение указателей поворотов

Включение указателей поворотов


Включение указателей производится при помощи рычага главного переключателя освещения. Рычаг переводится вверх или вниз, в зависимости выбранного направления изменения курса. При переводе рычага в крайнее верхнее/ нижнее положение (до щелчка) соответствующие указатели поворотов будут продолжать функционировать до тех пор, пока рулевое колесо не будет возвращено в прямолинейное положение.

Кратковременное включение указателей, например, при намерении сменить рядность движения производится путем легкого оттягивания рычага вверх или вниз, соответственно.
