Iran Khodro Samand: ГОЛОВКА БЛОКА ЦИЛИНДРОВ (1.6 Л) -УСТАНОВКА - ДВИГАТЕЛЬ - Руководство по ремонту и эксплуатации автомобиля Iran KhodroIran Khodro Samand: ГОЛОВКА БЛОКА ЦИЛИНДРОВ (1.6 Л) -УСТАНОВКА

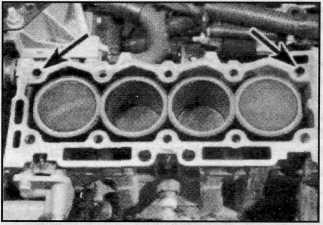

1. Очистить поверхности разъема блока и головки блока цилиндров. Установить направляющие штифты блок цилиндров.

2. Установить прокладку головки бло ка цилиндров, надписью ТОР вверх.

2. Установить прокладку головки бло ка цилиндров, надписью ТОР вверх.

http://www.algo-textile.ru/ шторы тюль вуаль купить.

З. Убедиться, что маховик и шестерни распределительных валов зафиксиро ваны стопорными пальцами должным образом. Установить головку блока ци линдров на блок цилиндров, совместив с направляющими штифтами.

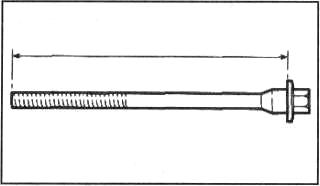

4. Нанести тонки слой моторного мас ла на резьбовую часть болтов крепле ния головки блока цилиндров.

5. Установить каждый болт в отверс тие и завернуть от руки.

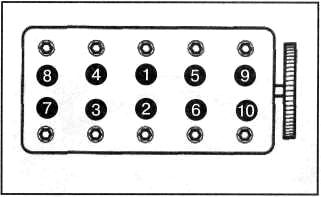

6. В несколько подходов, в последовательности указанной на рисунке, затянуть

6. В несколько подходов, в последовательности указанной на рисунке, затянуть болты крепления требуемым моментом затяжки, как показано на рисунке.

7. После затягивания болтов креп ления, довернуть их на определенный угол в той

7. После затягивания болтов креп ления, довернуть их на определенный угол в той же последовательности, что и при затягивании, используя специаль ный транспортир.

8. Подсоединить все разъемы к головке блока цилиндров и впускному коллектору.

9. Далее установка производится в последовательности обратной снятию.
