BMW 3: Галогеновые фары - Лампы и фонари - Замена деталей - Мобильность - Руководство по эксплуатации автомобиля BMW 3BMW 3: Галогеновые фары

Лампа H7, 55 Вт

H7 находится под давлением.Лампа H7 находится под давлением.

Надевайте очки и перчатки. Опасность травмирования при повреждении лампыНа Вашем автомобиле установлены гало геновые фары одного из двух вариантов.

На Вашем автомобиле установлены гало геновые фары одного из двух вариантов.

Варианты фар отличаются в основном крыш ками. Фары ближнего и дальнего света имеют отдельные крышки.

крышки на место пра вильно, иначе негерметичность может привести к повреждению фары.◄Устанавливайте крышки на место пра вильно, иначе негерметичность может привести к повреждению фары.◄

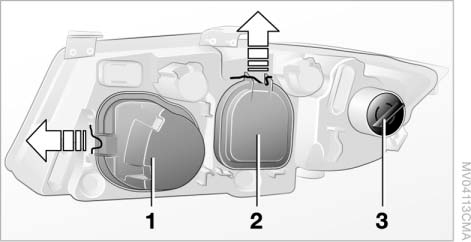

Доступ к лампам, вариант 1

Лампа дальнего света заменяется со сторо ны моторного отсека. Подобраться к лампе ближнего света можно через лючок в колес ной арке.

1 Крышка фары дальнего света

1 Крышка фары дальнего света
2 Крышка фары ближнего света
3 Указатель поворота

Снятие крышек:

1. Откиньте скобу, см. стрелки.
2. Откиньте крышку и выведите ее из на правляющей.

Крышки устанавливаются на место в обрат ной последовательности.

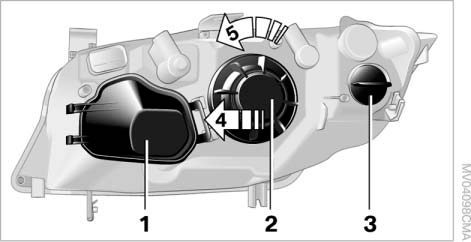

Доступ к лампам, вариант 2

Лампа дальнего света заменяется со сторо ны моторного отсека. Подобраться к лампе ближнего света можно через лючок в колес ной арке.

1 Крышка фары дальнего света

1 Крышка фары дальнего света
2 Крышка фары ближнего света
3 Патрон указателя поворота

Снятие крышек:

► Дальний свет: нажмите на фиксатор, стрелка 4, и выведите крышку из направ ляющей.
► Ближний свет: отверните крышку, стрелка 5.

Крышки устанавливаются на место в обрат ной последовательности.

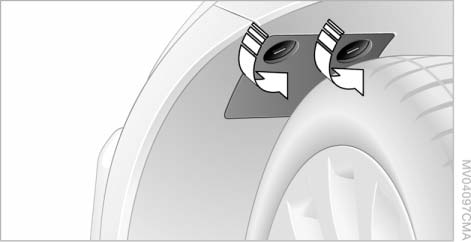

Доступ через лючок в колесной арке

Только для фар ближнего света и указателей поворота:

1. Поверните колесо внутрь.
2. Откройте лючок в колесной арке.

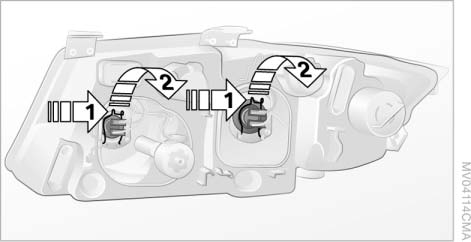

Замена ламп ближнего и дальнего света, вариант 1

Замена ламп ближнего и дальнего света, вариант 1

1. Снимите крышку соответствующей фары.
2. Отсоедините от лампы штекер.
3. Отцепите скобу сбоку, стрелка 1, и опустите ее вниз, стрелка 2.

4. Выньте лампу.

4. Выньте лампу.
5. Вставьте новую лампу.
6. Поднимите и защелкните скобу.
7. Вставьте штекер.
8. Установите крышку.

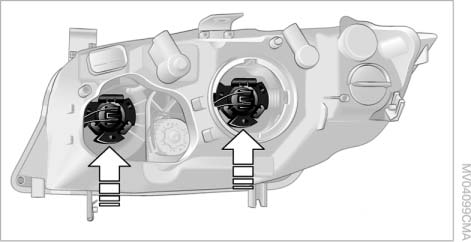

Замена ламп ближнего и дальнего света, вариант 2

1. Снимите крышку соответствующей фары.
2. Отожмите лампу вверх, см. стрелку, и снимите ее движением на себя.

3. Отсоедините от лампы штекер.

3. Отсоедините от лампы штекер.
4. Подсоедините штекер к новой лампе.
5. Заведите лампу сверху в патрон и толкните ее вперед до фиксации.
6. Установите крышку.

Стояночные и парковочные огни

Лампа 5 Вт, W 5 W

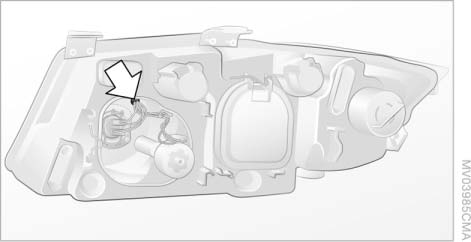

1. Снимите крышку фары дальнего света.
2. Выньте патрон лампы, см. стрелку.

3. Выньте лампу из патрона и замените ее.

3. Выньте лампу из патрона и замените ее.
4. Установите патрон лампы.
5. Установите крышку.

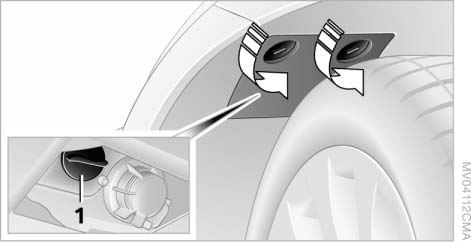

Передние указатели поворота

Лампа 21 Вт, PY 21 W или PY 21 W Silver Vision

1. Поверните патрон лампы 1 против часовой стрелки и снимите его.

2. Слегка нажав, поверните лампу против часовой стрелки, выньте ее и замените.

2. Слегка нажав, поверните лампу против часовой стрелки, выньте ее и замените.
3. Установите патрон лампы 1.
4. Закройте лючок в колесной арке.

    Ксеноновые фары
    У этих ламп очень большой срок службы, поэтому вероятность их выхода из строя очень мала (если только Вы не чрезмерно часто включаете и выключаете фары). Если лампа перегорела, продолжить движение ...

    Боковые указатели поворота
    Лампа 5 Вт, WY 5 W или WY 5 W ST (Silver Top) 1. Отожмите пальцем и отсоедините перед ний край фонаря. 2. Замените лампу. 3. Установите фонарь. ...
