Peugeot 406: Элементы системы отопления - Системы охлаждения, отопления - Ремонт и эксплуатация автомобиля Peugeot 406Peugeot 406: Элементы системы отопления

БЛОК УПРАВЛЕНИЯ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательную клемму аккумулятора.

2. Отвинтите винты крепления (указаны стрелками) и извлеките блок управления из панели.

3. С задней стороны блока управления освободите зажимы и отсоедините тросы управления

3. С задней стороны блока управления освободите зажимы и отсоедините тросы управления от блока.

4. Отключите от блока электрические разъемы и полностью снимите блок управления.

Установка

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности, обратной снятию. Проверьте, чтобы троса управления установились строго на свои места. Проверьте работу блока управления до установки на место радиоприемника.

ТРОСЫ УПРАВЛЕНИЯ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите тросы управления от блока управления.

2. Работая через отверстие в панели или под панелью отсоедините скобы и соответствующий трос от отопителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности, обратной снятию. Проверьте, чтобы тросы управления были правильно размещены.

РАДИАТОР ОТОПИТЕЛЯ Предупреждение При установке на место радиатора отопителя должны использоваться новые уплотнительные кольца.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте охлаждающую жидкость из системы охлаждения. Поочередно пережмите шланги подвода охлаждающей жидкости к радиатору отопителя возле перегородки моторного отсека.

2. Снимите рулевую колонку. Отвинтите болты крепления и снимите подвеску поддержки панели для лучшего доступа к радиатору отопителя.

3. Установите соответствующий контейнер под радиатор отопителя. Отвинтите болт крепления и снимите трубы подвода охлаждающей жидкости к радиатору. Подождите, пока остатки охлаждающей жидкости не стекут в контейнер.

4. Отвинтите болты крепления труб.

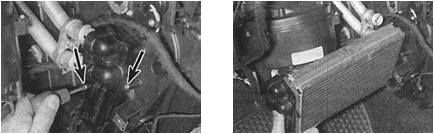

. Замените кольцевые уплотнения (указаны стрелками) на концах труб.

. Замените кольцевые уплотнения (указаны стрелками) на концах труб.

6. Отвинтите болты крепления (указаны стрелками) радиатора отопителя и выдвиньте

6. Отвинтите болты крепления (указаны стрелками) радиатора отопителя и выдвиньте его из гнезда.

Установка

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности обратной снятию, учитывая следующие моменты: – установите новые кольцевые уплотнения на трубы; – вдвиньте радиатор отопителя на место и соедините с трубами. Снимите зажимы со шлангов; – заполните систему охлаждения охлаждающей жидкостью. ДВИГАТЕЛЬ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Двигатель вентилятора отопителя расположен с правой стороны под передней панелью.

2. Отсоедините отрицательную клемму аккумулятора. Снимите скобы крепления от основания панели со стороны пассажира. При необходимости снимите вещевой ящик.

3. Снимите электрический разъем с двигателя и извлеките жгут проводов из скобы.

4. Отвинтите болты крепления двигателя и извлеките вентилятор из кожуха.

4. Отвинтите болты крепления двигателя и извлеките вентилятор из кожуха.

Установка Установка производится в последовательности, обратной снятию.

Установка Установка производится в последовательности, обратной снятию.

БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите вентилятор отопителя.

2. Извлеките уплотняющее кольцо жгута проводов из основания вентилятора. Отключите разъем от вентилятора и снимите жгут проводов.

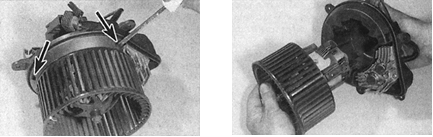

3. Отсоедините скобы крепления (стрелки) и отделите двигатель от крышки.

3. Отсоедините скобы крепления (стрелки) и отделите двигатель от крышки.

4. Отвинтите винты крепления (стрелки) и снимите блок управления двигателем с

4. Отвинтите винты крепления (стрелки) и снимите блок управления двигателем с крышки.

Установка Установка производится в последовательности, обратной снятию.

Установка Установка производится в последовательности, обратной снятию.
