Opel Vectra: Электрическая схема моделей с 1992 года - Электрические схемы - Инструкция по эксплуатации автомобиля Opel VectraOpel Vectra: Электрическая схема моделей с 1992 года

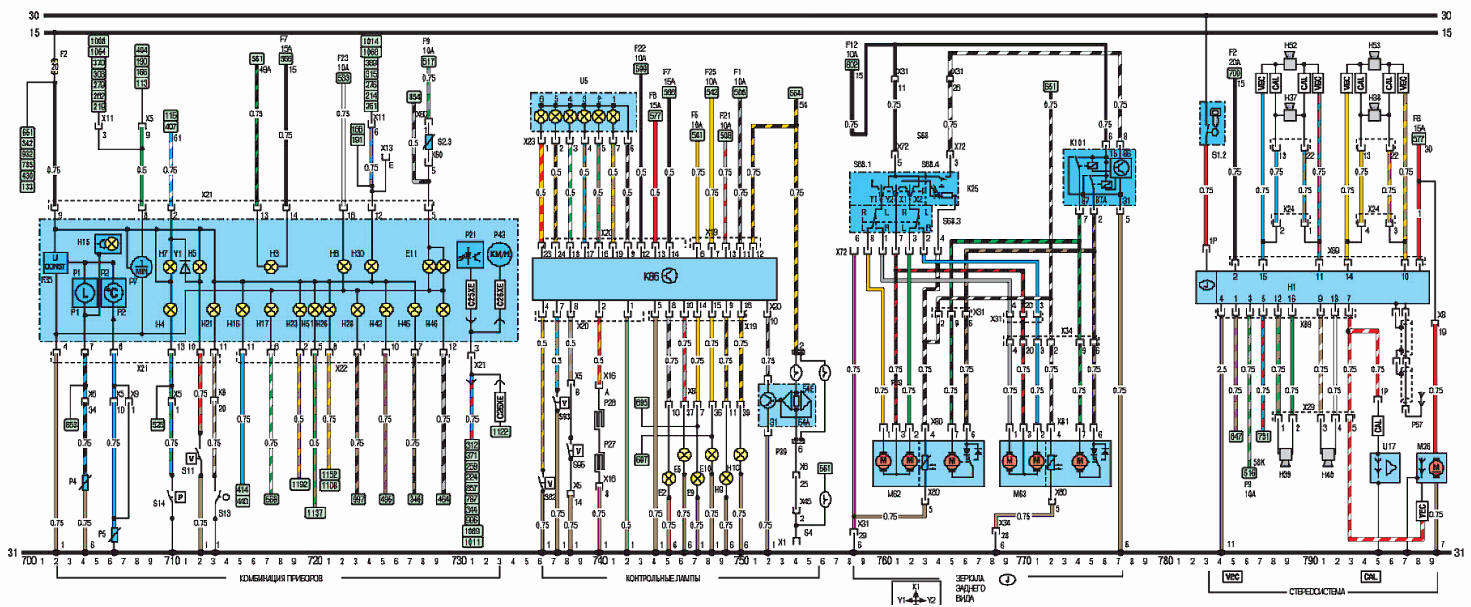

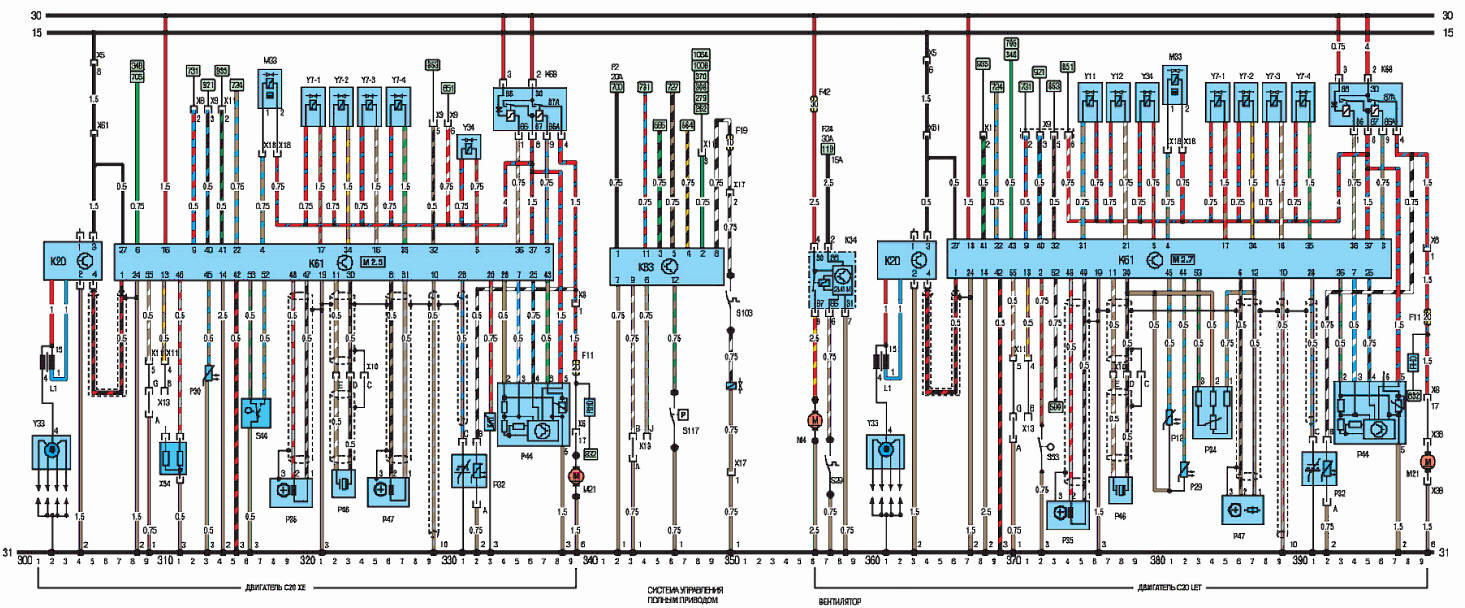

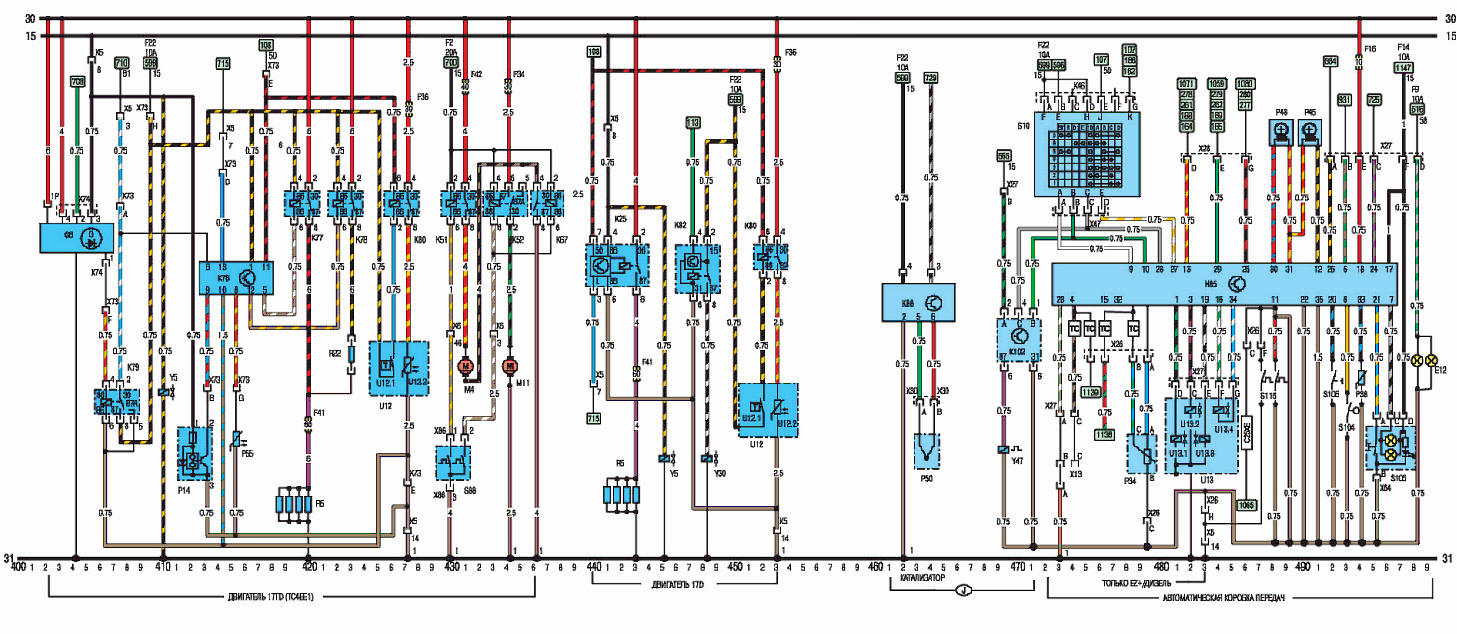

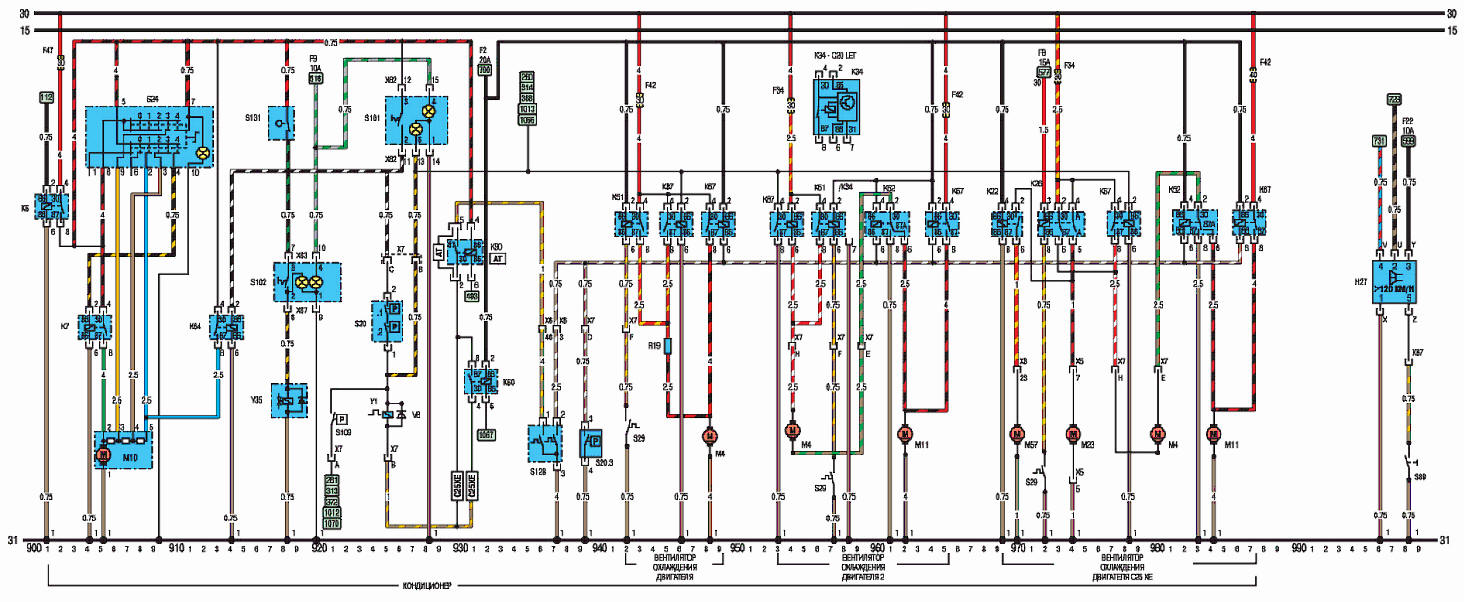

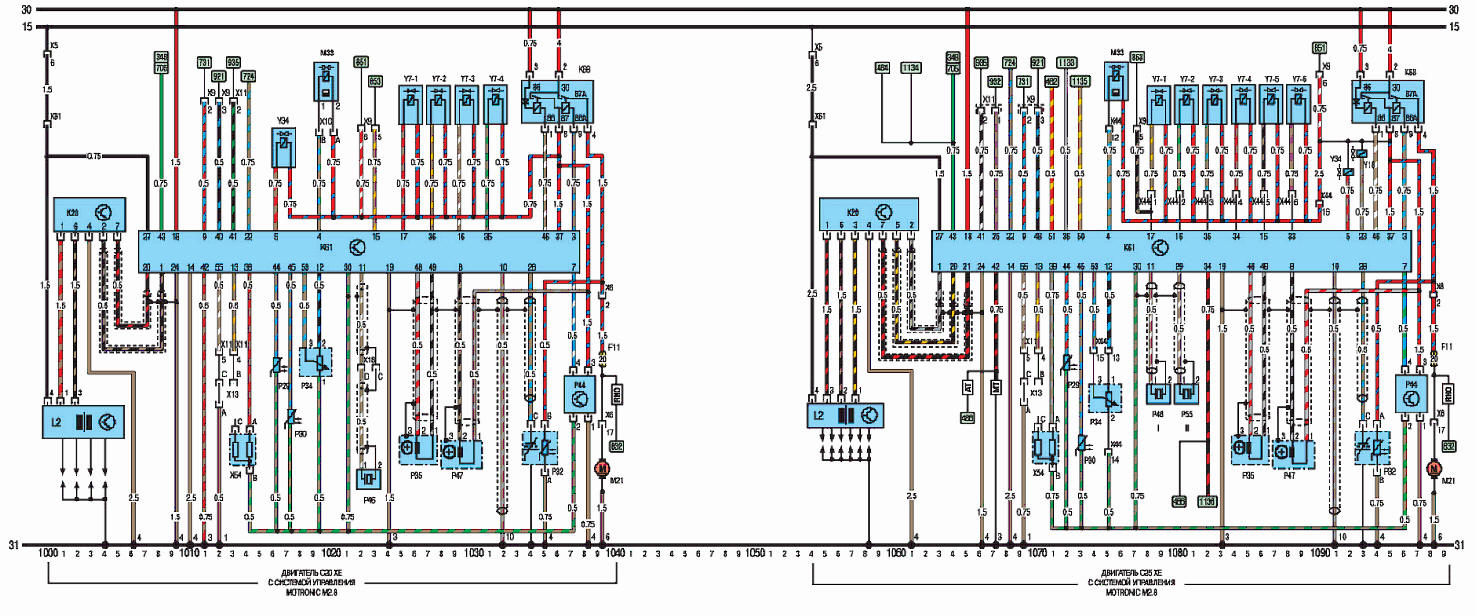

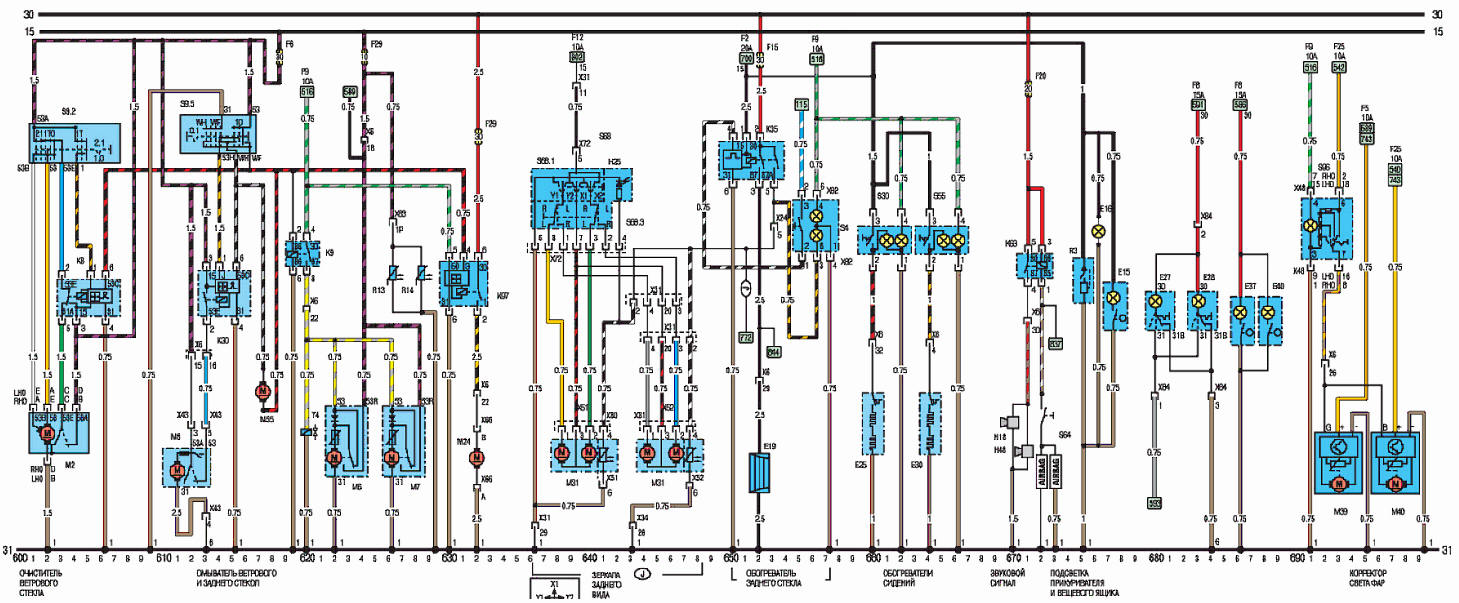

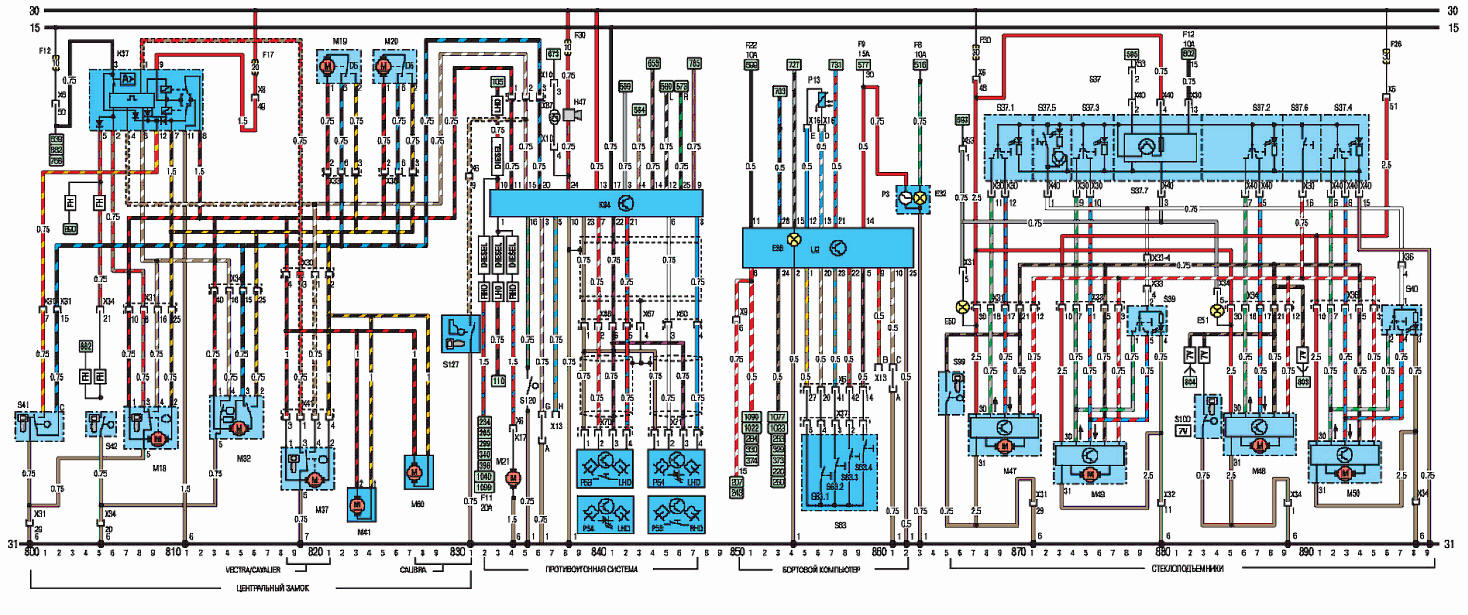

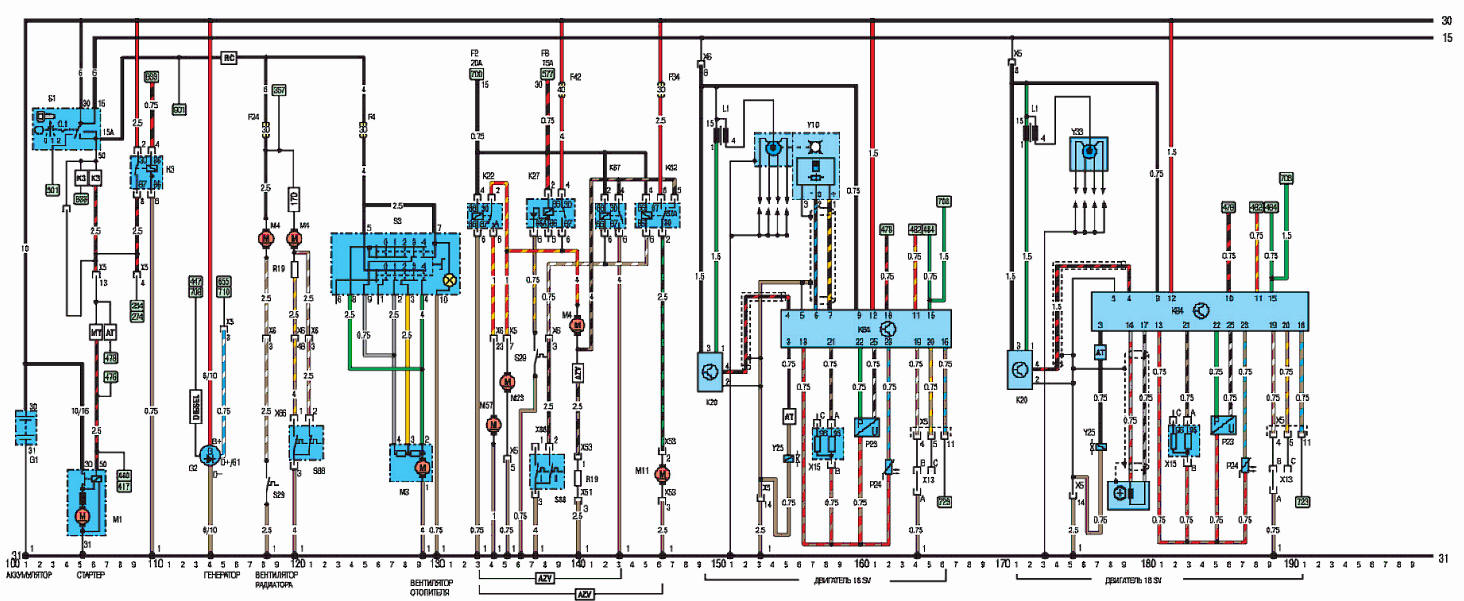

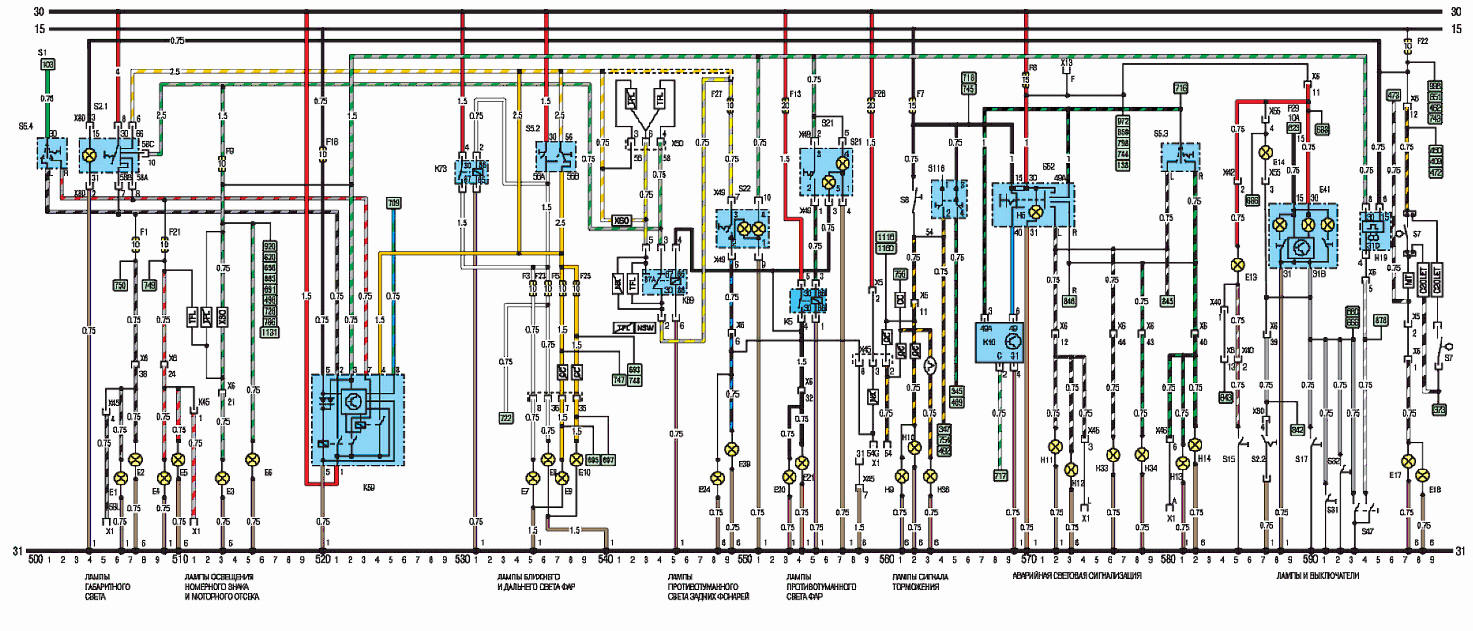

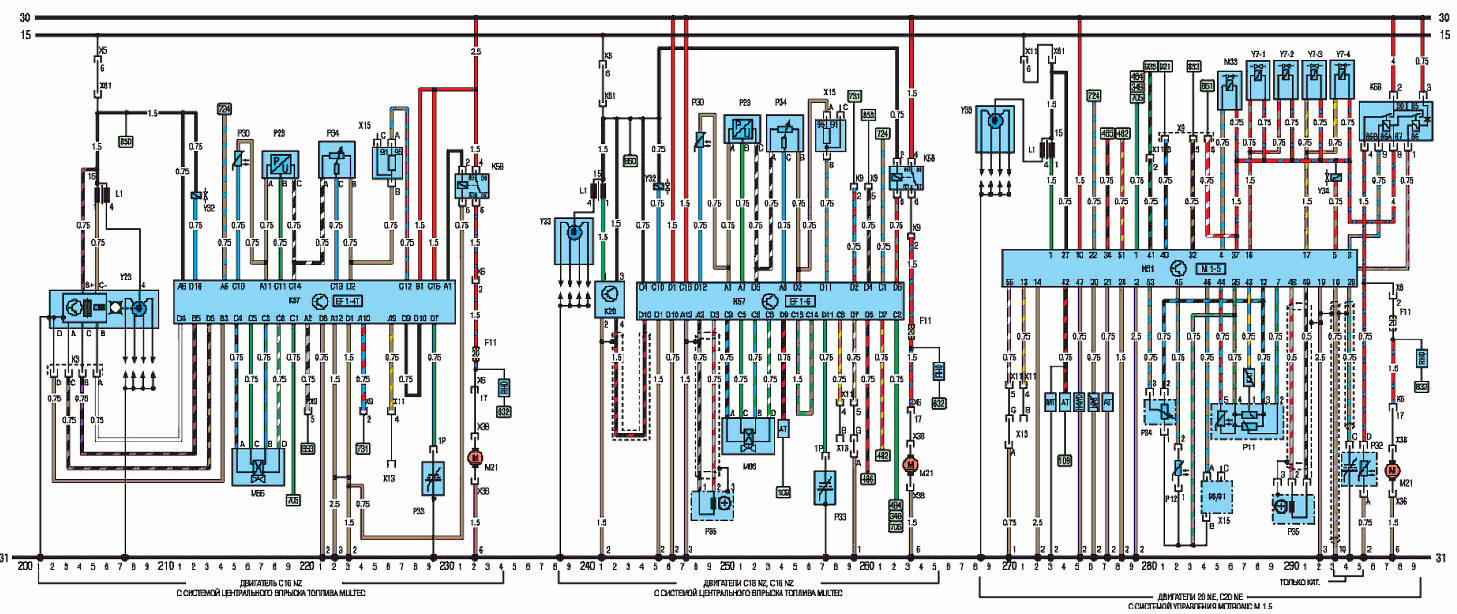

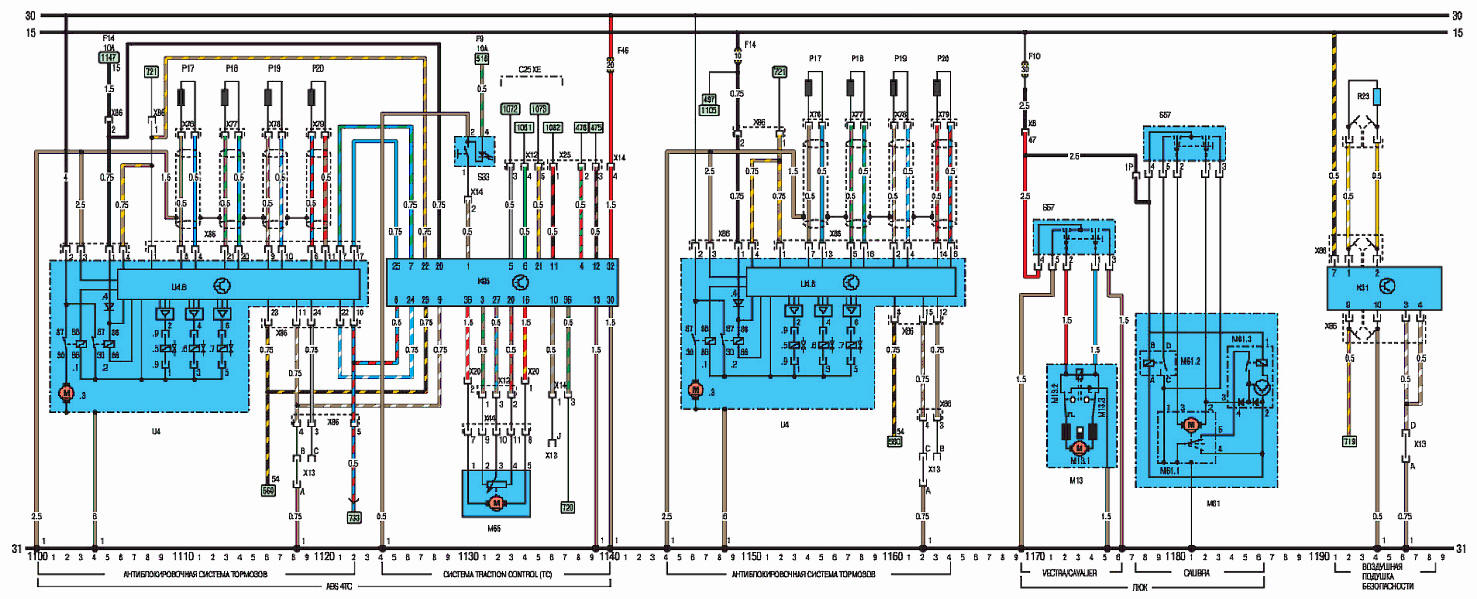

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года

Электрическая схема моделей с 1992 года
Электрическая схема моделей с 1992 года
