Volkswagen Passat: Двигатель стеклоочистителя заднего стекла

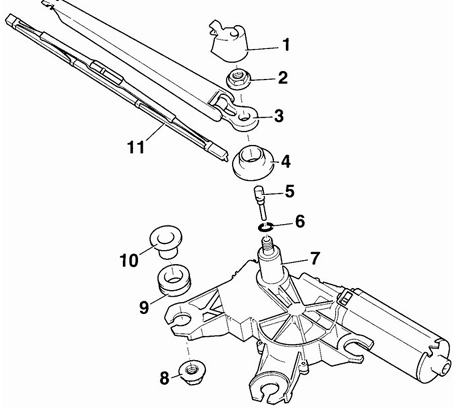

Стеклоочиститель заднего стекла
1 – откидной кожух, 2 – гайка, 15 Нм, 3 – рычаг стеклоочистителя, 4 – уплотнительная втулка, 5 – сопла омывателя, 6 – уплотнительное кольцо, 7 – двигатель стеклоочистителя, 8 – гайка, 8 Нм, 9 – демпфирующее кольцо, 10 – распорная втулка, 11 – щетка стеклоочистителя
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите рычаг стеклоочистителя заднего стекла.2. Снимите внутреннюю обивку задней двери. 3. Отсоедините от двигателя стеклоочистителя электрический разъем и шланг подачи жидкости к омывателю. 4. Отвинтите гайки крепления двигателя стеклоочистителя и снимите его. 5. Снимите с двигателя стеклоочистителя распорные втулки и демпфирующие кольца и проверьте их состояние. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите уплотнительную втулку в отверстие заднего стекла. Соблюдая осторожность, установите двигатель стеклоочистителя на место и закрепите его гайками. 2. Дальнейшая установка производится в последовательности, обратной снятию. 3. Затяните гайку крепления рычага стеклоочистителя моментом 15 Нм.
Двигатель стеклоочистителя ветрового стекла
Стеклоочиститель ветрового стекла
1 – болт, 2 – тяги, 3 – гайка, 4 – кривошип, 5 – щетка стеклоочистителя, 6 –
рычаг стеклоочистителя, 7 – колпачок, 8 – гайка, 9 – двигатель, 10 – кронштейн
Э ...
